Устройство оптоволоконной дуговой защиты «ОВОД-МД» исполнение 04 (цена по опросному листу)

Описание и характеристики

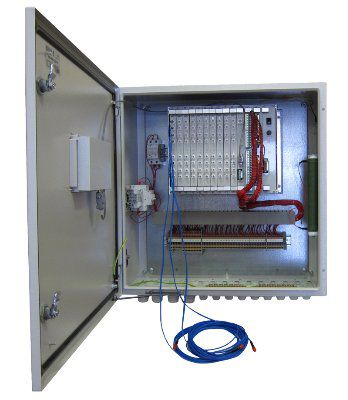

Устройство представляет собой стальной шкаф с передней дверцей. Внутри шкафа в верхней его части смонтирован блочный каркас, выполненный на основе конструкции серии europac PRO. В БПМ вставляются блоки, входящие в состав устройства . Блоки устройства располагаются слева направо в следующем порядке:
- десять блоков детектирования света и тестирования (БДСТ);
- блок микроконтроллера (БМК);
- блок дискретных выходов (БДВых);
- блок дискретных входов (БДВх);
- блок питания (БП).
Блок управления (БУП) установлен на передней дверце и соединен с БМК с помощью кабеля, оконцованного разъемами типа D-SUB. Органы управления и индикации находятся с внешней стороны передней дверцы.
На нижней стенке шкафа установлены кабельные вводы.
Оптические кабели ВОД подводятся через кабельные вводы и подключаются к соответствующим оптическим розеткам, расположенным на передних панелях БДСТ.
Подключение внешних электрических цепей в устройстве от схем РЗА осуществляется с помощью электрических проводов сечением до 1,5 мм2 к наборным клеммам, расположенным в нижней части шкафа. В нижней части шкафа расположены шины заземления экранов кабелей, подходящих от цепей РЗА.
В качестве опции, в шкаф может быть установлено устройство антиконденсатного обогрева. При выборе этой опции в опросном листе в шкаф добавляются:
- резистор С5-35В-160 360 Ом;
- автоматический выключатель переменного или постоянного тока (в зависимости от типа оперативного тока);
- термоконтроллер STEGO КТО 011;
- монтажные части.
Также опционально может быть установлен автоматический выключатель питания устройства переменного или постоянного тока (в зависимости от типа оперативного тока).
В шкафу предусмотрено место для установки шунтирующих резисторов, которые включаются параллельно дискретным входам с целью повышения помехозащищенности.

Цена действительна до 24.11.2023 г., после чего стоимость необходимо уточнить у поставщика.
