Реле ограничения пускового тока РОПТ-16-1-LED

Описание и характеристики

РОПТ-16-1-LED реле ограничения пускового тока с микропроцессорным управлением предназначено для ограничения пускового тока (при не частом подключении) с помощью гасящих резисторов и защиты от короткого замыкания при подключении емкостной нагрузки к однофазной сети 220 В, 50 Гц.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99 Климатическое исполнение УХЛ 3.

№ТС RU-С-RU.МЛ02.В.00730. ТУ 3425-012-39441565-2005

Особенности реле РОПТ-16-1-LED
Реле рассчитано на работу с автоматом типа С.
В реле встроена защита от повторного включения без выдержки времени.

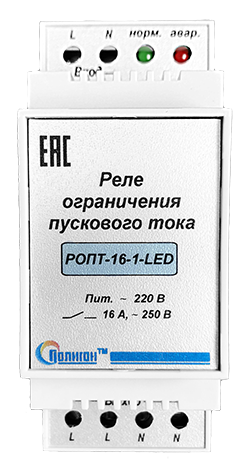

Конструкция РОПТ-16-1-LED
Реле РОПТ-16-1-LED выполнено в корпусе для установки на DIN-рейку.
На верхней клеммной панели модуля находятся индикаторы «СЕТЬ», «АВАРИЯ».
В нижней части изделия находятся клеммные колодки для подключения реле к сети и к нагрузке.
Питание реле осуществляется непосредственно от контролируемой сети.
Подготовка к эксплуатации
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации реле РОПТ-16-1-LED.
Установить реле в электрощите на DIN-рейку.
Произвести подключение входной сети и нагрузки согласно маркировке на шильдах клеммников: «Lвх», «N», «Lвых» - сеть/нагрузка.

Номинальное рабочее напряжение, В, Гц 220±20%; 50
Номинальный ток нагрузки, А 16
Время задержки ограничения пускового тока, сек 0,04
Нижний порог отключения нагрузки по напряжению, В 150
Нижний порог включения нагрузки по напряжению, В 192
Верхний порог отключения нагрузки по напряжению нет
Защита от короткого замыкания в нагрузке в момент включения есть
Рекомендуемый минимальный интервал включения нагрузки, мин 5
Время защиты от повторного включения, мин 3-5
Потребляемая мощность, не более, Вт 3
Диапазон рабочих температур (без конденсата), °С -40 … +45
Габаритные размеры модуля, мм 36 Х 90 Х 60
Масса, не более, кг 0,3

Цена действительна до 24.11.2023 г., после чего стоимость необходимо уточнить у поставщика.
