Реле контроля пуска электродвигателя РКП-ПВЭД-380

Описание и характеристики

РКП-ПВЭД-380 реле контроля пуска (повторного включения) электродвигателя с микропроцессорным управлением предназначен для осуществления повторного пуска асинхронных электродвигателей (автоматического восстановления работы электродвигателей) после кратковременного, не более 4,5 с перерыва электроснабжения в промышленных установках (компрессоры, насосы, вентиляторы и т.п.) сети 0,4 кВ.

Класс защиты – 2, ЭМС - по ГОСТ Р 51318.14.1-99.

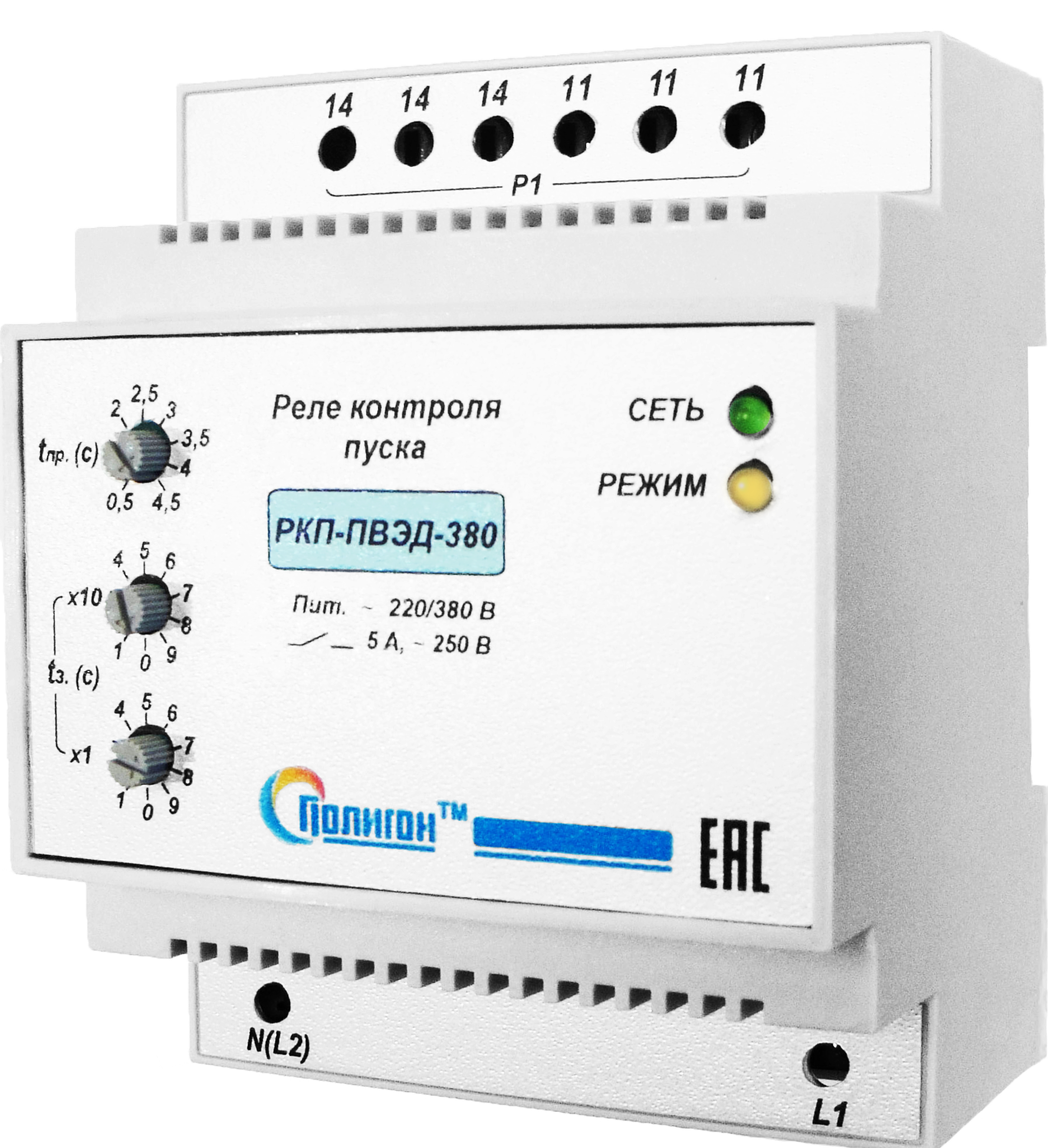

Конструкция РКП-ПВЭД-380
Модуль РКП-ПВЭД-380 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
светодиодные индикаторы «СЕТЬ» (зеленый) и «РЕЖИМ» (трехцветный – зелный/оранжевый/красный);
переключатели выбора временных задержек, «tпр» - временной интервал пропадания сети, «tз» «х1» и «х10» - время задержки включения контактора при восстановлении сети.
В верхней и нижней частях блока находятся винтовые клеммники для подключения блока к контролируемой сети, цепям сигнализации и исполнительным устройствам.

Напряжение питания, В 220 В +/- 20%; 50 Гц
Диапазон рабочих температур (без конденсата), оС -25 … +45
Мощность потребления, не более 3 Вт
Номинальное рабочее напряжение 220/380 В; 50 Гц
Коммутируемый ток контакта (АС1 250 В) max 5 А
Масса, кг 0,25 кг
Габаритные размеры, мм 71х90х60 мм
Время контроля пропадания сетевого напряжения (дискретно с шагом 0,5 с) tпр. 0,5 - 4,5 с
Время задержки включения контактора (пускателя), t3 0 - 99 с
Длительность импульса включения 1 с
